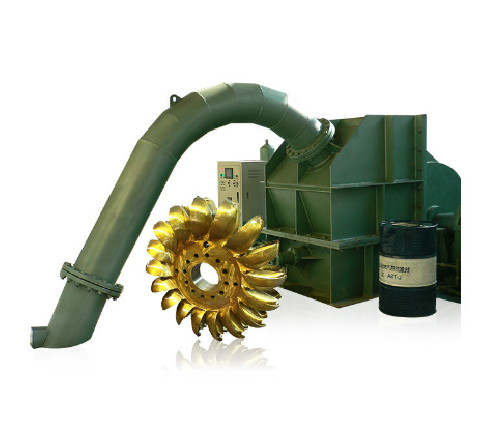

Turbina principal 50HZ do vertical 100m Pelton hidro no Gird 5000RPM

Turbina principal 50HZ do vertical 100m Pelton hidro no Gird 5000RPM

1. Bocal e dispositivo de ajuste do fluxo (lança)
Os bocais são usados para aumentar a energia cinética do volume de água que baterá as aletas ou as lâminas unidas ao corredor.
A quantidade de água que bate a cubeta é controlada pela lança. Uma lança é montada dentro do bocal para regular o fluxo da água que baterá as lâminas do corredor. O bocal que contém a lança é representado abaixo.
A lança é a agulha cônica no bocal. É operada pelo volante ou automaticamente no sentido axial.
Quando a lança for movida para trás, o caudal dos aumentos da água, e quando a lança for empurrada para a frente, o caudal das diminuições da água.
2. Roda e cubeta
O corredor é a peça de gerencio da turbina. É um disco com um número de cubetas uniformemente espaçadas fixadas em torno de sua periferia.
A cubeta é feita de duas bacias hemispherical juntou-se junto. Cada cubeta tem uma parede entre as duas bacias hemispherical, chamadas um desviador.
O divisor racha o jato da água que batem a cubeta em duas porções iguais, e o jato de tiros da água para fora da borda exterior da cubeta.
A cubeta é projetada de tal maneira que o fluxo da água bate a cubeta e deflexiona 160 a 170 graus.
As lâminas de turbinas de Pelton são feitas do ferro fundido, aço moldado, de bronze ou de aço inoxidável.
3. Embalagem
Mantém a água do espirro e das ajudas para drenar a água na fuga. Igualmente atua como a proteção em caso de todo o acidente.
A embalagem do hidro-gerador de 1000kw Pelton é ferro fundido ou placa de aço pré-fabricada.
4. Jato quebrado
Quando o fluxo da água é cortado completamente empurrando a lança para a frente, a quantidade de água que bate o corredor torna-se zero. Mas devido à inércia do corredor, o corredor continua a mover-se.
A fim parar o corredor no tempo possível o mais curto, um bocal pequeno é contanto que dirige a água à parte traseira da lâmina. Este tipo de jato de água usado para parar a roda de turbina é chamado um jato da ruptura.

Especificação

Nós obtemos mais de 100 máquinas dos grupos para o processo do fabricante que inclui a máquina de processamento e a máquina do teste. Nós podemos turbina de Francis do fabricante, turbina do pelton, turbina do turgo, turbina de Kaplan, o gerador síncrono, o regulador de velocidade, o excitor sem escova, o hardware hidráulico etc. com capacidade do grupo de gerador da turbina da unidade sob 20MW.
