750 kW Pelton Micro Hydro Gerador 90m Cabeça de água 94% eficiência

750kw gerador hidroelétrico Micro água hidro Pelton turbina cabeça de água 90m

Eu...Introdução HTurbina de Pelton hidráulica

A turbina hidráulica de impacto é um tipo de motor hidráulico cuja linha central do jato de trabalho é tangente ao círculo de lançamento do corredor, e as lâminas do corredor são compostas por uma série de baldes em forma de cálice duplo.De acordo com a disposição do eixo principal, é dividido em dois tipos de eixo horizontal e eixo vertical, não importa qual tipo de corredor esteja sempre localizado na atmosfera.Este tipo de turbina é adequado para centrais hidrelétricas de alta tensão e de baixo fluxo.

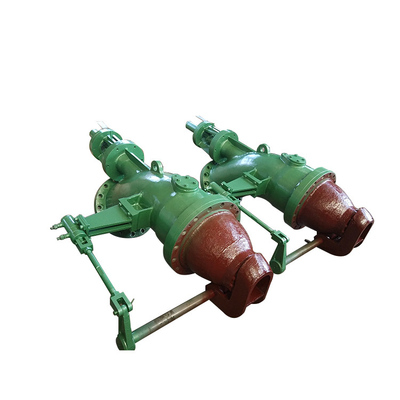

1Dispositivo de regulação de bocal e de fluxo (lança)
O bico é usado para aumentar a energia cinética da água que vai atingir os baldes ou pás ligadas ao corredor.
A quantidade de água que atinge os baldes é controlada por uma lança, que é instalada dentro do bico e regula o fluxo de água que vai atingir as velas do corredor.Um bico contendo lança é mostrado na figura abaixo.

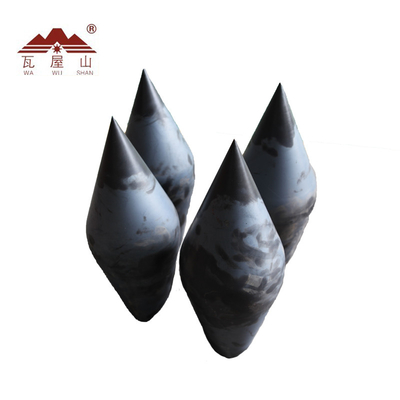

A lança é uma agulha cônica presente no bico. É operada por uma roda manual ou automaticamente em uma direção axial.
Quando a lança é movida para trás, a taxa de fluxo da água aumenta e quando é empurrada para a frente, a taxa de fluxo da água diminui.

2Corredor e Baldes.
O corredor é uma parte giratória da turbina. É um disco circular na periferia do qual um número de baldes uniformemente espaçados são fixados.
Os baldes são feitos por duas tigelas hemisféricas ligadas entre si. Cada balde tem uma parede entre duas tigelas hemisféricas chamada divisor.
O divisor divide o jato de água que atinge os baldes em duas partes iguais e o jato de água sai na borda externa do balde.
Os baldes são projetados de tal forma que o jato de água atinja os baldes, desviados de 160 graus para 170 graus.
Os baldes da turbina Pelton são feitos de ferro fundido, bronze ou aço inoxidável.

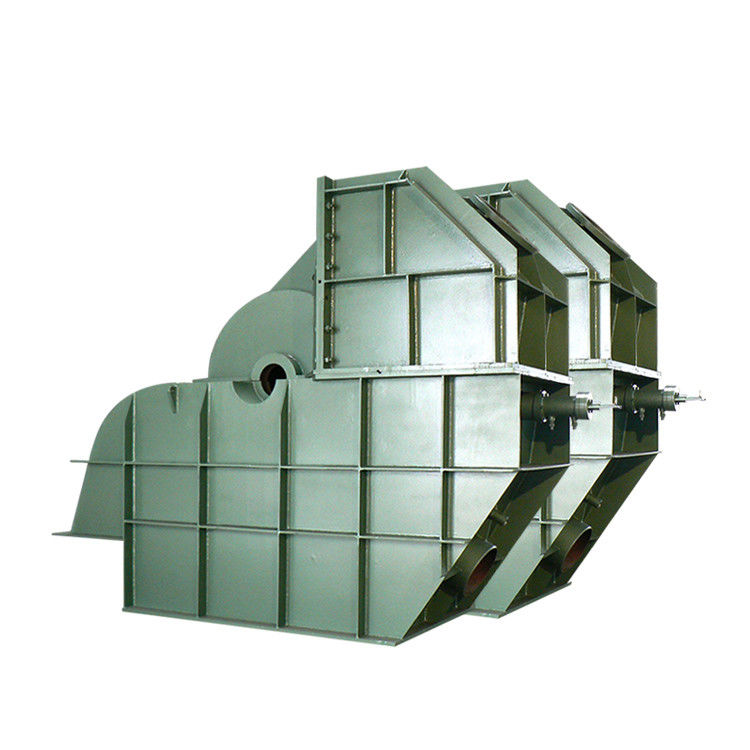

3- Carcaça.
Impede que a água salte e ajuda a descarregar a água para a pista de corrida.
As placas de ferro fundido ou de aço fabricado são utilizadas para fazer o invólucro do gerador de turbina hidráulica de 1000 kW.

4- A quebrar o jato.
Quando o jato de água é completamente fechado empurrando a lança em direção à frente do que a quantidade de água que atinge o corredor torna-se zero.Mas ainda assim o corredor continua em movimento devido à inércia do corredor.
A fim de parar o corredor no menor tempo possível, um pequeno bocal é fornecido que dirige o jato de água na parte traseira das pás.Este jato de água usado para parar o corredor da turbina é chamado de jato de quebra.

Visão geral

1, Direcção de rotação se vista a partir da vista final da turbina.
2, Número de bocas Z=2
3, Tempo de fechamento do bico = 20 a 30 s
4, Tempo de resposta do defletor = 3S a 5S
5Corredor.
(1) Material 0Cr13Ni5Mo;
(2) Número do balde 18;
(3) Processos de fabricação: fundição em blocos + usinagem + polir
6, eixo principal
(1) Material 20SiMn eixo de partilha com gerador
7, Parênteses
(1) Tipo Peças soldados
(2) Material Q235
8, bocal
(1) Tipo Operação de pressão hidráulica
(2) Material 02Cr13;
(3) Número 2

Especificações

Porque escolheu-nos?

1Mais de 20 anos de experiência na indústria, instalação e comissionamento de mais de 150 equipamentos por ano

2Fornecer uma proposta completa para a usina hidrelétrica da água ao fio

3Experiência na implementação de projetos de centrais elétricas estrangeiras como França, Japão, EUA, África do Sul, Sri Lanka, Irão, Sudeste Asiático

4- conceção e fabrico de geradores hidrelétricos de tensão de 400 V,6.3KV. capacidade superior a 1000kw com 400V
