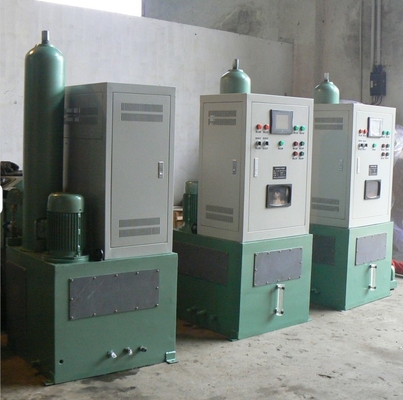

regulador ISO9001 da turbina do regulador de velocidade 220V da turbina 50hz hidro

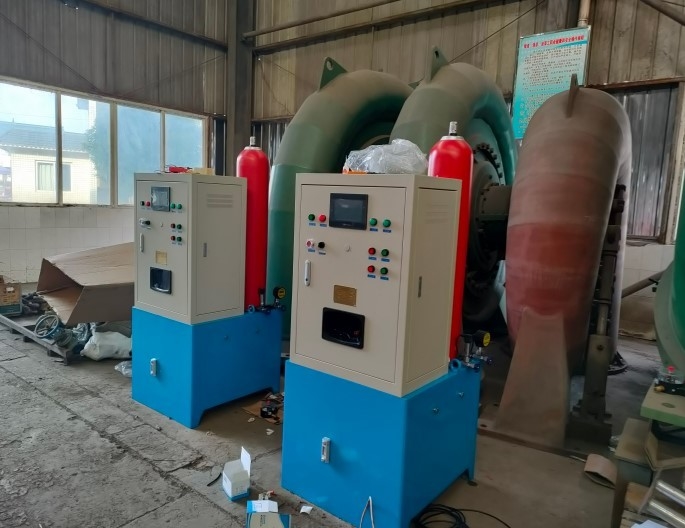

regulador hidráulico do motor do gerador no hidro gerador de turbina

Baseado em produtos da automatização, os reguladores de velocidade espertos da turbina de Control* podem regular qualquer tipo de turbina com todas as saídas de potência. Integram sem emenda controle esperto no sistema de controlo distribuído. Somente uma ferramenta de planejamento é consequentemente necessário, ajudando a simplificar a gestão do software, licenciar, as elevações e o treinamento.

Caracterizam o hardware apto para a utilização compacto e modular para a instalação e a manutenção fáceis. O software intuitivo, com as funções avançadas derivadas de mais de 20 anos experiência do poder de Hongya da hidro, aumenta processos da turbina, ajudando a refinar a operação de planta e a reduzir o desgaste da máquina.

As características do regulador esperto de Control* para tipos específicos da turbina incluem o discretizer da lâmina para turbinas do bulbo e do Kaplan, o controle de porta de wicket individual para turbinas da bomba e um expedidor do jato para turbinas de Pelton. Com configurações simples ou redundantes e um projeto áspero, o regulador de SmartControl* pode operar-se em condições ásperas com interferência eletromagnética, vibração, umidade e óleo.

especificação

parâmetros de trabalho

1. ±15% da alimentação CA AC110Vou ±15%50Hzou60HzdeAC220V
2. ±15% da alimentação de DC DC110Vou ±15%deDC220V
3. Sinal AC0.25-200V da frequência de Genset (fornecido por Genset pinta) ou sinal da engrenagem
4. Sinal AC0.25-200V da frequência da rede (fornecido pela rede pinta)
5. Poder ativo -10V- +10V ou 0(4) - 20mA

Parâmetros do PID

1. Ganho proporcional (KP) 0-20 (épocas) (definição 0,1)
2. Ganho integral (Ki) 0-10 (1/s) (definição 0,01)
3. Ganho diferencial (Kd) 0-5.0 (s) (definição 0,1)
4. Inclinação permanente da velocidade (bp) 0-10 (%) (definição 0,1%)
5. Ajuste da frequência (Fs) 45-55 (hertz) (definição 0.01Hz)
6. Ajuste da abertura da porta (Gs) 0-100 (%) (definição 0,1%)
7. Ajuste da saída (picosegundo) 0-120 (%) (definição 0,1%)
8. Ajuste elétrico da abertura do limite (Le) 0-100 (%) (definição 0,1%)
9. Inoperante-faixa artificial da frequência (fá) 0-±0.5 (hertz) (definição 0.01Hz

Características estáticas do regulador

1. Linearidades: perto da linha
2. Inoperante-faixa da velocidade (medida do servo motor principal):

ix≤0.1% (pequeno)
ix≤0.06% (meio)

Características de dinâmica do regulador

Quando o regulador correr o estábulo sob a modalidade manual padrão.

1. Deve correr estavelmente sob quaisquer tipos do estado de funcionamento e do modo de regulamento.
2. Inoperante-tempo Tq≤0.2S do servo motor

nc. ou tempo de dezembro da abertura da porta

1.Push Inc. Ou a tecla de dezembro e para guardá-lo, a época de mudar a abertura da porta de 100% pode ser ajustada de 2,5 a 60S, ele mudará a porta

abertura 0,1% pelo impulso.

Mudança sobre

1. A variação da abertura da porta será menos de ±1% de Máximo Curso quando mudança sobre entre a alimentação de DC da C.A. e.
2. A variação da abertura da porta estará menos do que ±1%of Máximo Curso quando mudança sobre entre o auto e modo de corrida manual.
