Cabeça pequena da água da turbina 180m de 50HZ Pelton hidro no Gird de aço inoxidável

Turbina de Pelton para cabeça de água de pequeno porte Hpp Hydro 180m 50HZ na cintura

1Dispositivo de regulação de bocal e de fluxo (lança)
O bico é usado para aumentar a energia cinética da água que vai atingir os baldes ou pás ligadas ao corredor.
A quantidade de água que atinge os baldes é controlada por uma lança, que é instalada dentro do bico e regula o fluxo de água que vai atingir as lâminas do corredor.Um bico contendo lança é mostrado na figura abaixo.
A lança é uma agulha cônica presente no bico. É operada por uma roda manual ou automaticamente em uma direção axial.
Quando a lança é movida para trás, a taxa de fluxo da água aumenta e quando é empurrada para a frente, a taxa de fluxo da água diminui.

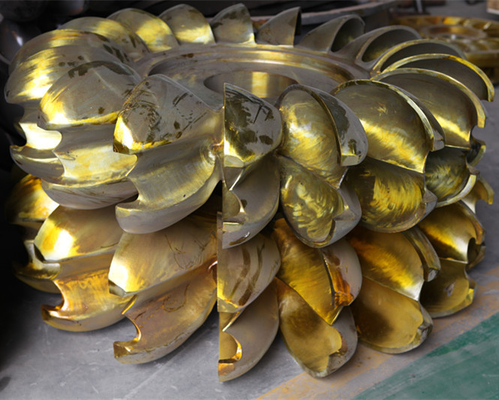

2Corredor e Baldes.
O corredor é uma parte giratória da turbina. É um disco circular na periferia do qual um número de baldes uniformemente espaçados são fixados.
Os baldes são feitos por duas tigelas hemisféricas ligadas entre si. Cada balde tem uma parede entre duas tigelas hemisféricas chamada divisor.
O divisor divide o jato de água que atinge os baldes em duas partes iguais e o jato de água sai na borda externa do balde.
Os baldes são projetados de tal forma que o jato de água atinja os baldes, desviados de 160 graus para 170 graus.
Os baldes da turbina Pelton são feitos de ferro fundido, bronze ou aço inoxidável.

3- Carcaça.
Impede que a água salte e ajuda a descarregar a água para a pista de corrida.
As placas de ferro fundido ou de aço fabricado são utilizadas para fazer o invólucro do gerador de turbina hidráulica de 1000 kW.

4- A quebrar o jato.
Quando o jato de água é completamente fechado empurrando a lança em direção à frente do que a quantidade de água atingindo o corredor torna-se zero.Mas ainda assim o corredor continua em movimento devido à inércia do corredor.
A fim de parar o corredor no menor tempo possível, um pequeno bocal é fornecido que dirige o jato de água na parte de trás das pás.Este jato de água usado para parar o corredor da turbina é chamado de jato de quebra.

Hongya Power Generating Equipment To Utilities Limited, foi fundada em maio de 2003 como um fabricante profissional de conjunto de geradores de turbina de água.A empresa está localizada em um ótimo lugar que é cercado pelo Monte WaWu e Emei, um lugar fechado a muitos pontos cênicos famosos, como o Buda Gigante de Leshan.,da qual a parte de I&D é de 25%.

Até à data, a HPGE oferece uma gama abrangente de soluções de centrais hidrelétricas que abrangem todo o escopo do serviço, incluindo: Consultoria de pequenos projetos de energia hidrelétrica; Estudos de gestão do local;Projeto de equipamento; Fabricação de equipamentos hidroeléctricos; Gestão de projectos; Orientação de instalação; Comissariamento e arranque de operação; Orientação de exploração; Manutenção de equipamentos hidroeléctricos.

Os produtos da HPGE são amplamente utilizados em toda a China, cooperamos com mais de 300 usinas hidrelétricas com mais de 600 conjuntos de geradores de turbinas, incluindo o conjunto de geradores de turbinas Francis,conjunto de geradores de turbinas, conjunto de geradores de turbinas Pelton, conjunto de geradores de turbinas Kaplan, áreas que abrangem mais de 20 províncias da China e também mercados internacionais como Rússia, Bielorrússia, Turquia, Albânia, Vietname, Indonésia,Nepal, Laos, Sri Lanka, Cuba e Brasil, etc.
