bocal Pelton da hidro turbina de 1200kw Pelton o único roda a hidro cabeça da água do gerador 120m

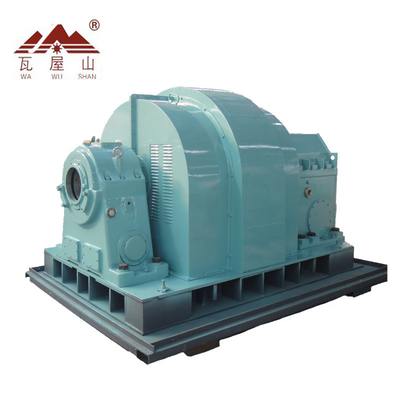

1200kw Turbina Hydro Pelton para cabeça de água 120m 50HZ em cinto

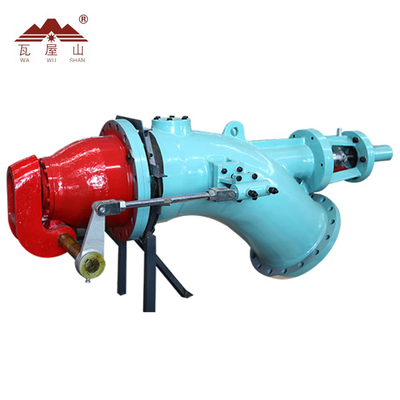

1Dispositivo de regulação de bocal e de fluxo (lança)
O bico é usado para aumentar a energia cinética da água que vai atingir os baldes ou pás ligadas ao corredor.
A quantidade de água que atinge os baldes é controlada por uma lança, que é instalada dentro do bico e regula o fluxo de água que vai atingir as lâminas do corredor.Um bico contendo lança é mostrado na figura abaixo.
A lança é uma agulha cônica presente no bico. É operada por uma roda manual ou automaticamente em uma direção axial.
Quando a lança é movida para trás, a taxa de fluxo da água aumenta e quando é empurrada para a frente, a taxa de fluxo da água diminui.

2Corredor e Baldes.
O corredor é uma parte giratória da turbina. É um disco circular na periferia do qual um número de baldes uniformemente espaçados são fixados.
Os baldes são feitos por duas tigelas hemisféricas ligadas entre si. Cada balde tem uma parede entre duas tigelas hemisféricas chamada divisor.
O divisor divide o jato de água que atinge os baldes em duas partes iguais e o jato de água sai na borda externa do balde.
Os baldes são projetados de tal forma que o jato de água atinja os baldes, desviados de 160 graus para 170 graus.
Os baldes da turbina Pelton são feitos de ferro fundido, bronze ou aço inoxidável.

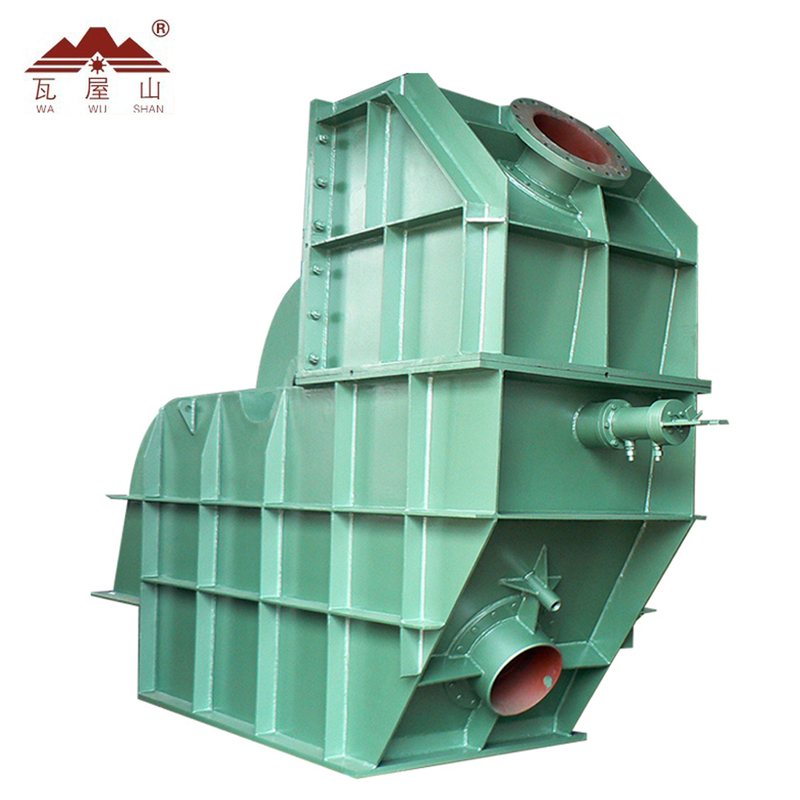

3- Carcaça.
Impede que a água salte e ajuda a descarregar a água para a pista de corrida.
As placas de ferro fundido ou de aço fabricado são utilizadas para fazer o invólucro do gerador de turbina hidráulica de 1000 kW.

4- A quebrar o jato.
Quando o jato de água é completamente fechado empurrando a lança em direção à frente do que a quantidade de água atingindo o corredor torna-se zero.Mas ainda assim o corredor continua em movimento devido à inércia do corredor.
A fim de parar o corredor no menor tempo possível, um pequeno bocal é fornecido que dirige o jato de água na parte de trás das pás.Este jato de água usado para parar o corredor da turbina é chamado de jato de quebra.

Especificações

Porque escolheu-nos?

1Mais de 20 anos de experiência na indústria, instalação e comissionamento de mais de 150 equipamentos por ano

2Fornecer uma proposta completa para a usina hidrelétrica da água ao fio

3Experiência na implementação de projetos de centrais elétricas estrangeiras como França, Japão, EUA, África do Sul, Sri Lanka, Irão, Sudeste Asiático

4- conceção e fabrico de geradores hidrelétricos de tensão de 400 V,6.3KV. capacidade superior a 1000kw com 400V

Temos mais de 100 conjuntos de máquinas para o processo de fabricação, incluindo máquinas de processamento e máquinas de teste.gerador síncrono, regulador de velocidade, excitador sem escovas, equipamento hidráulico, etc. com um conjunto de geradores de turbinas de capacidade inferior a 20 MW.

A empresa obtém 11 patentes e muitos prêmios da autoridade oficial, também obtemos certificado de QMS ISO9001 (2008).A nossa empresa tem uma boa cooperação técnica e de desenvolvimento com a universidade de Sichuan.Somos subcontratados de alguns fabricantes de geradores de turbinas de água famosos, como DEC: Chongqing Water Turbine Works co., LTD, etc.

Recebemos um bom apoio técnico da universidade e do empreiteiro, o que nos permite ser um melhor fabricante com fortes competências tecnológicas e experiências de projeto.
