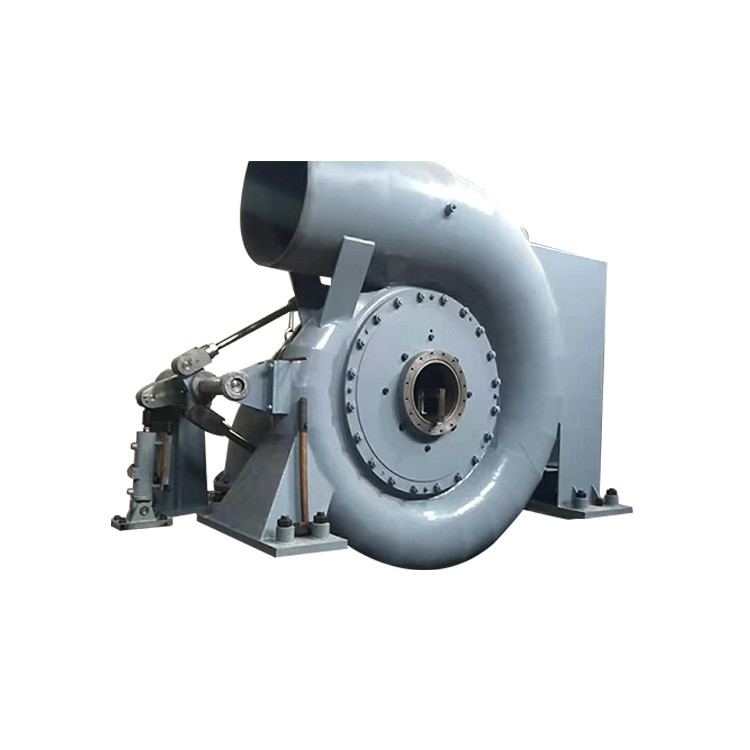

corredor Francis Hydro Turbine 1500kw Francis Turbine vertical de 1.2m

turbina 1500kwHydraulic para o hidro central elétrica

Vista geral

1. Peças da entrada da água

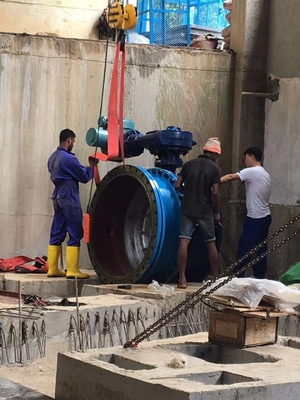

As peças da entrada da água consistem na tubulação de conexão, na válvula de entrada da turbina e na junção de expansão. A válvula de entrada da turbina está usada para fechar a unidade na água estática quando a parada da necessidade, ele está usada igualmente para fechar a unidade e para cortar o volume de água na água dinâmica quando a unidade está na emergência e distribuidor da turbina divide. A junção de expansão é usada para compensar o erro da instalação e para a conveniência da manutenção. A válvula da drenagem da água é ficada situada na parte inferior. Uma extremidade da tubulação de conexão é conectada com a válvula de entrada da turbina; uma outra extremidade é conectada com a tubulação do central elétrica (soldado no local).

2. Caso espiral

O caso espiral está soldando a peça, equipada com a aleta de guia fixa nele. O caso espiral fará a água transformar-se número de redemoinho da água do volume de água e do guia a fluir regularmente no instrumento e no corredor da aleta de guia ao longo da circunferência. É equipado com um ar para aliviar a válvula na parte superior do caso espiral ao ar de exaustão ao encher a água inicialmente.

3. Distribuidor da turbina

Consiste na aleta de guia, na alavanca da aleta de guia, na luva do eixo, na capa, na tampa traseira, etc. Pode formar ou mudar o número de redemoinhos do volume de água para ajustar a descarga da turbina de acordo com a variação da carga. É usado igualmente à parada programada normal e de emergência. A forma, as dimensões, a quantidade e a posição das 16 aletas de guia são similares à turbina modelo aceitada, assegurar-se-ão de que o volume de água não cause a vibração durante o funcionamento. O diâmetro de espaçar o círculo da aleta de guia é 860 milímetros. A aleta de guia tem o desempenho hidráulico do torque da tendência do auto-fim dentro da escala da abertura completa aproximar a abertura da nenhum-carga. A abertura máxima da aleta de guia terá determinada margem. O bloco da parada é equipado para cada aleta de guia, a aleta de guia pode ser controlada para balançar com determinada escala e não bate com outras aletas de guia quando o pino de tesoura é quebrado e o dispositivo da fricção entre a aleta de guia e a alavanca da aleta de guia é fora de serviço. A aleta de guia é feita de ZG230-450, elas será permutável. Cada aleta de guia é feita à máquina precisamente; a linha de contato de aletas de guia adjacentes será terminada para assegurar o contato perfeito de todas as aletas de guia sob o estado de fechamento a fim reduzir o escapamento da água. Os rolamentos para o eixo da aleta de guia e o eixo do distribuidor são rolamentos de deslizamento auto-lubrificados; a sapata de carregamento adota o material complexo traseiro de aço. Tampa e parafuso de extremidade da alavanca da aleta de guia do uso para ajustar e manter a posição de cada aleta de guia à capa e à tampa traseira. A selagem é ficada situada no eixo da aleta de guia superior para cortar o fluxo. O anel do controle é feito pelo aço moldado no conjunto. A placa prendendo circular é ficada situada na circunferência externo do anel do controle. O anel do controle tem bastante força e a rigidez, não ocorrerá dobra excessiva devendo desequilibrar o esforço do servo motor.

4. Corredor

O corredor é o coração da turbina; pode transferir a energia de água à energia do mecânico. O corredor é soldado no conjunto, coroa, a faixa e a lâmina são feitas de ZG0Cr13Ni4Mo de aço inoxidável que tem o desempenho perfeito da anti-cavitação, anticorrosivo e weldable. A coroa e a faixa adotam o tipo selagem da diferença para reduzir o escapamento da água. A forma de cada lâmina do corredor será feita à máquina de acordo com GB/T padrão 10969" especificações para componentes da passagem da água de turbinas hidráulicas”. O corredor é soldado e calor - é tratado de acordo com a especificação especial, assunto à inspeção não-destrutiva de acordo com o padrão de ASME. O corredor é assunto ao equilíbrio estático que testa após fazer à máquina. Dezesseis furos φ22 são encontrados na coroa do corredor a fim reduzir a pressão aplicada no corredor pela água.

5. Peça principal do eixo

Consiste no eixo, na roda de mosca, etc. principais. Este tipo de energia hidráulica que gera a unidade adota a construção de quatro fulcros. O eixo principal é feito do aço da construção do carbono da qualidade 45#. O tipo transeunte do disco da roda de mosca do molde estabiliza a unidade ao ajustar. Conecte o eixo principal e o corredor pela chave lisa para satisfazer o permutável. Conecte a turbina e o gerador pelo acoplador da mola para a instalação fácil.

6. Selagem principal do serviço do eixo

A selagem principal do serviço do eixo está embalando o grupo, situado na passagem principal do eixo através da capa. A selagem do serviço é próxima, antifrição, simples, fácil de observar, manutenção e substituir. A luva de aço inoxidável do eixo é encontrada onde o eixo principal que contacta com a embalagem. A embalagem é feita de PTFE reforçado, antifrição, anticorrosivo.

7. Conjunto de tubo do esboço

O conjunto de tubo do esboço consiste difundir a tubulação, cotovelo do tubo de esboço e o cone do tubo de esboço, guia o volume de água em um mais baixo córrego, utiliza a energia potencial do volume de água na altura da sução, recicla a energia cinética principal do fluxo na tomada do corredor por sua difusão. Toda a flange de conexão será selada, profundidade imergida do tubo de esboço não será menos de 40cm para impedir o ar que participa no tubo de esboço. Dispositivo da admissão do ar: O ar natural for enchido para abaixar do corredor através da parte superior de difundir a tubulação para assegurar o funcionamento constante da turbina quando a aleta de guia sob a abertura parcial.

8. Conjunto do servo motor

Consiste no pino do servo motor, da forquilha e da orelha.

O regulador ajusta a abertura da aleta de guia através do servo motor, da forquilha, do pino da orelha e do anel do controle de acordo com a mudança da carga.

9. Calibre de pressão e calibre de vácuo

O calibre de pressão é ficado situado no argumento espiral para observar a pressão no caso espiral. O calibre de vácuo é ficado situado em difundir a tubulação para observar o grau de vácuo da água do tailrace. Os galos serão equipados no encanamento do calibre de pressão e do calibre de vácuo para o fim e para abrir o encanamento.

10. Dispositivo de travagem

Adota o tipo pneumático freios do pistão 2, pressão do serviço é 0.5~0.7 MPa.

Adote o princípio pneumático para o freio. Forneça a fonte da pressão através da tubulação de aço sem emenda ao freio, empurre a placa do freio para friccionar a roda de mosca para parar a unidade. Caso que há um escapamento de ar durante o funcionamento, adote o método apropriado para resolvê-lo, como para apertar a porca fraca pela chave inglesa ou para substituir o material de selagem. O curso do pistão é 25mm. Adopt que trava somente quando gotas da velocidade da unidade abaixo a 30% da velocidade avaliado!

Especificação

Por que nos escolha?

1. Mais de 20 anos de experiência da indústria, instalam a comissão mais do equipamento de 150 todos os anos

2. Forneça a proposta completa para o hidro central elétrica da água para prender

3. Experiência estrangeira abundante da aplicação de projeto do central elétrica tal como França, Japão, EUA, África do Sul, Sri Lanka, Irã, 3Sudeste Asiático

4. Projeto e fabricação de hidro gerador de poder com tensão 400V, 6.3KV. a capacidade excede 1000kw com 400V

FAQ

1.You são uma empresa comercial ou uma fabricação?

Nós somos uma hidro fabricação do gerador de turbina com mais de 20 anos de experiências, nossa fábrica estamos no Sichuan que você tomará 2 horas que conduzem depois que você alcança o aeroporto de Shuangliu, paga uma visita a nossa fábrica você conhecerá mais sobre nós.

o tipo 2.What da turbina da água deve mim escolher?

Nós precisamos de conhecer a cabeça da água, o caudal, o nível de tensão, a frequência, a em-grade ou o corredor da fora-grade, nível da automatização de você para dar certo a solução

3: Pode você fazer a MPE para o hidro central elétrica?

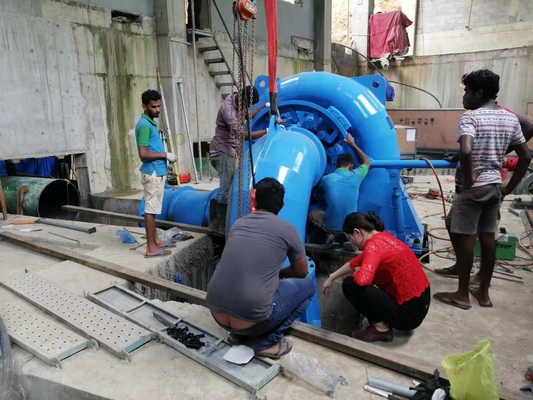

Sim, nós podemos projetar, produzindo e para instalar o equipamento, nós despacharemos o tecnólogo e os trabalhadores para instalar o equipamento.
