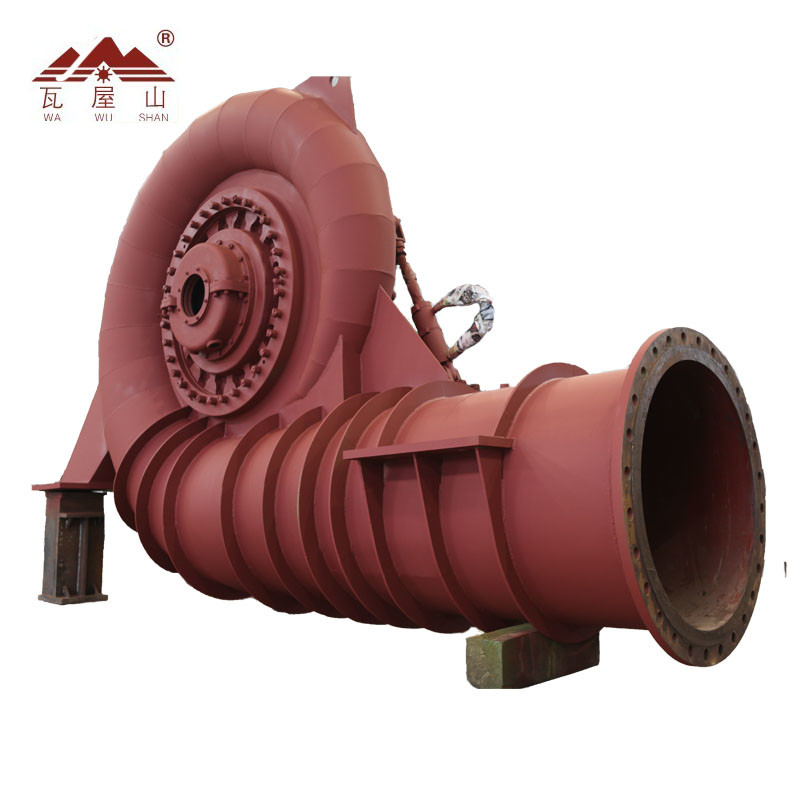

gerador elétrico da turbina da água de 1500kw Francis Hydro Turbine Brushless Small

1500kw turbina hidrelétrica francis mini gerador hidrelétrico mini central hidrelétrica

Turbina Francis Também chamada de turbina de fluxo misto e turbina de pressão variável, é amplamente utilizada em usinas hidrelétricas com cabeça de água baixa, média e alta que varia de 25 m em diante para 550 m, comumente de 15 a 300 m.Tem vantagens tais como:A maior importância de tudo, a turbina de água Francis que fizemos funcionaria com uma alta eficiência de cerca de 92% a 94,5%.

As turbinas Francis podem ser concebidas para uma ampla gama de cabeças e fluxos, o que, juntamente com a sua elevada eficiência, as tornou a turbina mais utilizada no mundo.Em contraste com a turbina Pelton, a turbina Francis funciona na melhor das hipóteses completamente cheia de água em todos os momentos.A turbina e o canal de saída podem ser colocados abaixo do nível do lago ou do mar fora, reduzindo a tendência à cavitação.

Hongya Power Generating Equipment To Utilities Limited, foi fundada em maio de 2003 como um fabricante profissional de mini gerador hidráulico.O terreno total da empresa é de cerca de 70000 metros quadrados.O empregado é cerca de 200 trabalhadores, dos quais a parte de P&D é de 25%.

Podemos fabricar turbina Francis, turbina Pelton, turbina Turgo, turbina Kaplan, gerador síncrono, regulador de velocidade, excitador sem escovas,equipamento hidráulico, etc., com um conjunto de geradores de turbinas de capacidade inferior a 20 MW.

Até à data, a HPGE oferece uma gama abrangente de soluções de centrais hidrelétricas que abrangem todo o escopo do serviço, incluindo: Consultoria de pequenos projetos de energia hidrelétrica; Estudos de gestão do local;Projeto de equipamento; Fabricação de equipamentos hidroeléctricos; Gestão de projectos; Orientação de instalação; Comissariamento e arranque de operação; Orientação de exploração; Manutenção de equipamentos hidroeléctricos.

Os produtos da HPGE são amplamente utilizados em toda a China, cooperamos com mais de 300 usinas hidrelétricas com mais de 600 conjuntos de geradores de turbinas, incluindo o conjunto de geradores de turbinas Francis,conjunto de geradores de turbinas, conjunto de geradores de turbinas Pelton, conjunto de geradores de turbinas Kaplan, áreas que abrangem mais de 20 províncias da China e também mercados internacionais como Rússia, Bielorrússia, Turquia, Albânia, Vietname, Indonésia,Nepal, Laos, Sri Lanka, Cuba e Brasil, etc.

Breve introdução da estrutura da turbina e do componente principal

1- Caso em espiral.

A caixa em espiral é uma peça de soldagem de fundição, equipada com uma pá de guia fixa.Caso espiral deve fazer a água tornar-se número de redemoinho do fluxo de água e guiar a água para fluir regularmente para o aparelho de vela guia e corredor ao longo da circunferênciaÉ equipado com uma válvula de alívio de ar na parte superior da caixa em espiral para expelir ar ao encher a água inicialmente.

2Distribuidor de turbinas

É constituído por uma pá de guia, uma alavanca de pá de guia, uma manga de eixo, uma tampa dianteira, uma tampa traseira, etc.Pode formar ou alterar o número de redemoinhos de fluxo de água para ajustar a descarga da turbina de acordo com a variação da cargaA forma, as dimensões, a quantidade e a posição das 12 velas de guia são semelhantes às do modelo de turbina aceito.Deve assegurar que o fluxo de água não cause vibrações durante o funcionamentoO diâmetro do círculo de espaçamento da pá de guia é de 720 mm. A pá de guia tem o desempenho do binário hidráulico de tendência de auto-fechamento na faixa de abertura total para abertura quase sem carga.A abertura máxima da pá deve ter uma certa margem.O bloco de travagem é equipado para cada pá de guia, a pá de guia pode ser controlada para balançar com um certo alcance e não será atingida por outras pá de guia quando o alfinete de cisalhamento estiver quebrado.A pá de guia é feita de ZG06Cr13Ni4Mo, devem ser intercambiáveis; cada pá de guia é obtida por mecanização de precisão;A linha de contacto das pás de guia adjacentes deve ser terminada de modo a assegurar o contacto perfeito de todas as pás de guia no estado de fechamento, a fim de reduzir a fuga de água.Os rolamentos para o eixo da pá de guia e o eixo do distribuidor são rolamentos deslizantes auto lubrificados; o sapato de rolamento adota material complexo de aço.Usar guia alavanca vela tampa final e parafuso para ajustar e manter a posição de cada vela guia para a tampa dianteira e a tampa traseiraA vedação está localizada no eixo superior da pá de guia para cortar o fluxo.O carril de condução circular e a placa de fiação com desempenho lubrificante estão localizados na superfície inferior do anel de comando.O anel de comando tem força e rigidez suficientes, não ocorrerá curvatura excessiva devido a tensão desequilibrada do servomotor.

3- Corredor.

O corredor é fundido e soldado como um todo, a coroa, a banda e a lâmina são feitos de aço inoxidável ZG06Cr13Ni4Mo, que tem um desempenho perfeito de anticavitação, anti-corrosão e solúvel.A forma de cada lâmina do corredor deve ser mecanizada de acordo com a norma GB/T 10969 “Especificações para componentes de passagem de água de turbinas hidráulicas”O corredor é soldado e tratado termicamente de acordo com especificações especiais, sujeito a inspecção não destrutiva de acordo com o padrão relativo.O corredor é submetido a um ensaio de balanço estático após a usinagemNo topo do corredor estão instalados dez furos Φ24 para reduzir a pressão exercida sobre ele pela água.

4.Selamento de serviço do eixo principal

A vedação de serviço do eixo principal é um conjunto de embalagem, localizado na passagem do eixo principal através da tampa dianteira.Anel de uso de aço inoxidável está localizado onde o eixo principal em contato com a embalagemA embalagem é feita de PTFE reforçado, anti atrito, anti corrosão.

5Parte do eixo principal

O eixo principal é feito de aço de carbono de qualidade 45%.Tipo de disco fundido fly roda transitória estabiliza a unidade ao ajustar. Conecte o eixo principal e o corredor por tecla plana para satisfazer o intercâmbio.

Perguntas frequentes

Q1,Que turbina devo escolher?

Por favor, diga-me a cabeça de água, taxa de fluxo, frequência, potência total que você precisa

, tensão, operação em rede ou fora de rede, proporemos uma solução.

P2, a sua fábrica pode fornecer todo o equipamento para geração de energia hidrelétrica?

Sim, podemos fornecer turbinas, geradores hidrelétricos, reguladores de pressão, rodas de turbina, painéis de controle, transformadores, sistemas de monitoramento e muito mais.

Q3, pode fazer EPC para uma usina hidrelétrica?

Sim, podemos fornecer TURN-KEY e serviços EPC incluindo medição, projeto, fabricação, construção, fabricação, comissionamento, inspeção,Substituição de corredores de manutenção e renovação/mudança/melhoria/reparação/reforma de turbinas/geradores, incluindo rolamentos, selos Para peças e peças-chave, enviaremos técnicos e trabalhadores para instalar equipamentos.

Q4, A sua empresa é uma empresa comercial ou um fabricante?

Somos um fabricante de geradores de turbina hidráulica e começamos a promover o mercado internacional em 2013.onde a conservação da água e a energia hidrelétrica da China estão mais desenvolvidasBem-vindo a visitar a nossa fábrica na China.

Q5, Qual é um MOQ aceitável?

Para este produto, o nosso MOQ aceitável é 1 conjunto.

Q6, quanto tempo dura a entrega?

Os prazos de entrega variam de 15 dias a 6 meses, dependendo do modelo que está a comprar.

Q7,A sua empresa tem um sítio web oficial independente?

Claro, e podemos ver mais informações sobre a nossa empresa e produtos no nosso site oficial.
