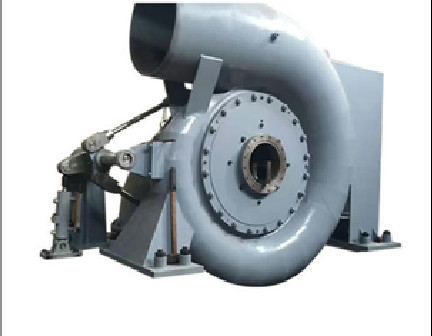

eixo vertical Francis Turbine Generators 1500kw do corredor de 1.2m

eixo vertical Francis Turbine 1500kw Francis Turbine Generators vertical do corredor de 1.2m

Vista geral

1. Peças da entrada da água

Os componentes da entrada da água são compostos das tubulações de conexão, das válvulas de entrada da turbina da água e das junções de expansão. A válvula de entrada da turbina é usada para interromper a unidade na água imóvel quando uma parada programada é exigida, e igualmente usada para interromper a unidade e para cortar o volume de água dinâmico quando a unidade está na emergência e o distribuidor da turbina falha. As junções de expansão são usadas para compensar erros da instalação e para facilitar a manutenção. A válvula de dreno é ficada situada na parte inferior. Uma extremidade da tubulação da conexão é conectada à válvula de entrada da turbina de vapor; a outra extremidade é conectada ao encanamento do central elétrica (soldado no local).

2. Caso espiral

O volute é uma parte soldada com as aletas de guia fixas para dentro. O volute deve fazer à água um número do redemoinho do volume de água, e guia a água para fluir regularmente no dispositivo da aleta e no corredor ao longo da circunferência. Tem uma válvula de sangramento na parte superior do volute para deixar para fora o ar quando a água é enchida inicialmente.

3. Distribuidor da turbina

É composto da aleta de guia, haste da aleta de guia, luva do eixo, capa, tampa traseira e assim por diante. Pode formar ou mudar o número do redemoinho do volume de água de acordo com a mudança da carga para ajustar o fluxo da turbina. É usado igualmente para paradas programadas normais e de emergência. As 16 aletas de guia serão similares na forma, no tamanho, no número e na posição àquelas de tipo aprovado turbinas e assegurar-se-ão de que o volume de água não cause a vibração durante a operação. O diâmetro do círculo do afastamento da aleta de guia é 860mm. As aletas de guia têm uma capacidade hidráulica do torque com uma tendência fechar-se automaticamente de inteiramente aberto ao fechado para abrir sem a carga. A abertura máxima da aleta de guia deve ter alguma margem. Cada aleta de guia é equipada com um bloco da parada. Quando as rupturas do pino de tesoura e o dispositivo da fricção entre a aleta de guia e a haste da aleta de guia falham, a aleta de guia pode ser controlada para balançar dentro de alguma escala sem colidir com outras aletas de guia. As aletas de guia são feitas de ZG230-450 e devem ser permutáveis. Cada aleta de guia é precisão feita à máquina; a linha do contato de aletas de guia adjacentes deve ser terminada para assegurar-se de que todas as aletas de guia estejam no contato completo no estado fechado, reduzindo desse modo o escapamento da água. Os rolamentos do eixo da aleta de guia e do eixo do distribuidor auto-estão lubrificando os rolamentos lisos; os escudos de carregamento são feitos do material composto aço-suportado. Use os tampões e os parafusos de extremidade da haste da lâmina para ajustar dianteiro e traseiro e manter a posição de cada lâmina relativo às tampas. Um selo é ficado situado no eixo superior da aleta para cortar o fluxo de ar. O anel do controle é feito inteiramente do aço moldado. Um bloco de terminais circular é ficado situado na circunferência exterior do anel do controle. O anel do controle tem a suficientes força e rigidez para não dobrar excessivamente devido ao esforço desequilibrado do servo motor.

4. Corredor

O corredor é o coração da turbina; converte a energia de água na energia mecânica. O corredor é soldado integralmente, e todas a coroa do corredor, a correia do corredor e do corredor as lâminas são feitas de ZG0Cr13Ni4Mo de aço inoxidável, que tem a boa resistência da cavitação, a resistência de corrosão e a capacidade de soldadura. A correia da coroa régua-é selada para reduzir o escapamento da água. A forma de cada lâmina do corredor deve ser processada de acordo com GB/T 10969" condições técnicas para a água que passa componentes da turbina da água”. Os corredores são soldados e o calor - tratado de acordo com especificações especiais e é testado non-destructively de acordo com padrões de ASME. Os corredores são equilibrados estaticamente após fazer à máquina. Ajuste 16 furos φ22 na coroa do corredor para reduzir a pressão exercida pela água no corredor.

5. Peça principal do eixo

Consiste no eixo, na roda de mosca, etc. principais. Este tipo de energia hidráulica que gera a unidade adota a construção de quatro fulcros. O eixo principal é feito do aço da construção do carbono da qualidade 45#. O tipo transeunte do disco da roda de mosca do molde estabiliza a unidade ao ajustar. Conecte o eixo principal e o corredor pela chave lisa para satisfazer o permutável. Conecte a turbina e o gerador pelo acoplador da mola para a instalação fácil.

6. Selagem principal do serviço do eixo

A selagem principal do serviço do eixo está embalando o grupo, situado na passagem principal do eixo através da capa. A selagem do serviço é próxima, antifrição, simples, fácil de observar, manutenção e substituir. A luva de aço inoxidável do eixo é encontrada onde o eixo principal que contacta com a embalagem. A embalagem é feita de PTFE reforçado, antifrição, anticorrosivo.

7. Conjunto de tubo do esboço

O conjunto de tubo do esboço consiste difundir a tubulação, cotovelo do tubo de esboço e o cone do tubo de esboço, guia o volume de água em um mais baixo córrego, utiliza a energia potencial do volume de água na altura da sução, recicla a energia cinética principal do fluxo na tomada do corredor por sua difusão. Toda a flange de conexão será selada, profundidade imergida do tubo de esboço não será menos de 40cm para impedir o ar que participa no tubo de esboço. Dispositivo da admissão do ar: O ar natural for enchido para abaixar do corredor através da parte superior de difundir a tubulação para assegurar o funcionamento constante da turbina quando a aleta de guia sob a abertura parcial.

8. Conjunto do servo motor

Consiste no pino do servo motor, da forquilha e da orelha.

O regulador ajusta a abertura da aleta de guia através do servo motor, da forquilha, do pino da orelha e do anel do controle de acordo com a mudança da carga.

9. Calibre de pressão e calibre de vácuo

O calibre de pressão é ficado situado no argumento espiral para observar a pressão no caso espiral. O calibre de vácuo é ficado situado em difundir a tubulação para observar o grau de vácuo da água do tailrace. Os galos serão equipados no encanamento do calibre de pressão e do calibre de vácuo para o fim e para abrir o encanamento.

10. Dispositivo de travagem

Adota o tipo pneumático freios do pistão 2, pressão do serviço é 0.5~0.7 MPa.

Adote o princípio pneumático para o freio. Forneça a fonte da pressão através da tubulação de aço sem emenda ao freio, empurre a placa do freio para friccionar a roda de mosca para parar a unidade. Caso que há um escapamento de ar durante o funcionamento, adote o método apropriado para resolvê-lo, como para apertar a porca fraca pela chave inglesa ou para substituir o material de selagem. O curso do pistão é 25mm. Adopt que trava somente quando gotas da velocidade da unidade abaixo a 30% da velocidade avaliado!

Especificação

Por que nos escolha?

1. Mais de 20 anos de experiência da indústria, instalam a comissão mais do equipamento de 150 todos os anos

2. Forneça a proposta completa para o hidro central elétrica da água para prender

3. Experiência estrangeira abundante da aplicação de projeto do central elétrica tal como França, Japão, EUA, África do Sul, Sri Lanka, Irã, 3Sudeste Asiático

4. Projeto e fabricação de hidro gerador de poder com tensão 400V, 6.3KV. a capacidade excede 1000kw com 400V

FAQ

1.You são uma empresa comercial ou uma fabricação?

Nós somos uma hidro fabricação do gerador de turbina com mais de 20 anos de experiências, nossa fábrica estamos no Sichuan que você tomará 2 horas que conduzem depois que você alcança o aeroporto de Shuangliu, paga uma visita a nossa fábrica você conhecerá mais sobre nós.

o tipo 2.What da turbina da água deve mim escolher?

Nós precisamos de conhecer a cabeça da água, o caudal, o nível de tensão, a frequência, a em-grade ou o corredor da fora-grade, nível da automatização de você para dar certo a solução

3: Pode você fazer a MPE para o hidro central elétrica?

Sim, nós podemos projetar, produzindo e para instalar o equipamento, nós despacharemos o tecnólogo e os trabalhadores para instalar o equipamento.
