Turbina Pelton Vertical de bico único Micro Mini Pequena Água Francis Pelton Turgo Kaplan Turbina Hidrelétrica Hidrelétrica Por

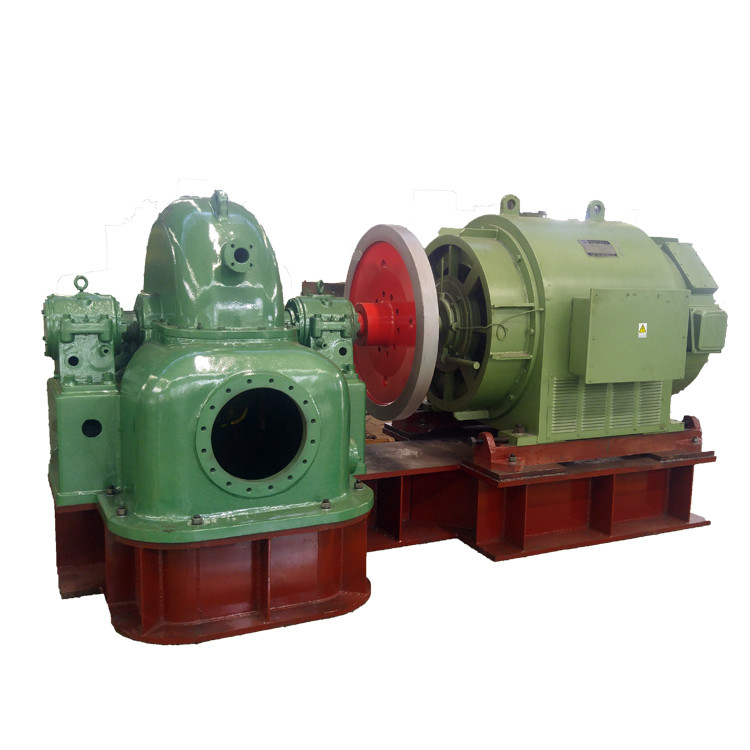

Gerador de turbina hidráulica vertical de 300 kW Pelton para microcentrais hidrelétricas

Visão geral

Uma turbina de Pelton ou roda de Pelton é um tipo de turbina usada com frequência em usinas hidrelétricas.

Quando usado para gerar eletricidade, geralmente há um reservatório de água localizado a alguma altura acima da turbina Pelton.A água então flui através do penstock para bicos especializados que introduzem água pressurizada para a turbinaPara evitar irregularidades de pressão, o penstock está equipado com um reservatório de sobrecarga que absorve flutuações repentinas de água que possam alterar a pressão.Ao contrário de outros tipos de turbinas que são turbinas de reaçãoIsto significa simplesmente que, em vez de se mover como resultado de uma força de reação, a água cria algum impulso na turbina para fazê-la se mover.

1Dispositivo de regulação de bocal e de fluxo (lança)

O bico é usado para aumentar a energia cinética da água que vai atingir os baldes ou pás ligadas ao corredor.

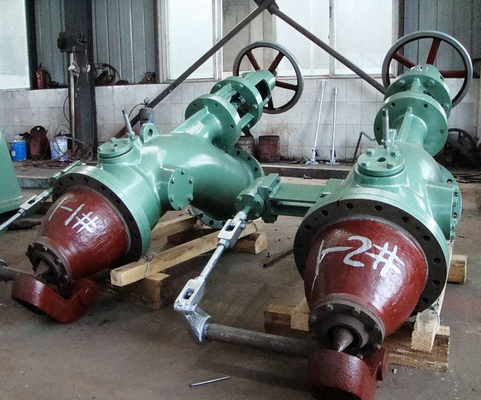

A quantidade de água que atinge os baldes é controlada por lança.A lança é instalada dentro do bico e regula o fluxo de água que vai bater nas velas do corredorUm bico que contém uma lança é mostrado na figura abaixo.

A lança é uma agulha cónica presente no bico, que é accionada por uma roda manual ou automaticamente numa direcção axial.

Quando a lança é movida para trás a taxa de fluxo da água aumenta e quando é empurrada para a frente a taxa de fluxo da água diminui.

2Corredor e Baldes.

O corredor com baldes é mostrado na figura abaixo.

O corredor é uma parte giratória da turbina. É um disco circular na periferia do qual um número de baldes uniformemente espaçados são fixados.

Os baldes são feitos por duas tigelas hemisféricas ligadas entre si. Cada balde tem uma parede entre duas tigelas hemisféricas chamada divisor.

O divisor divide o jato de água que atinge os baldes em duas partes iguais e o jato de água sai na borda externa do balde.

Os baldes são projetados de tal forma que o jato de água atinja os baldes, desviados de 160 graus para 170 graus.

Os baldes da turbina Pelton são feitos de ferro fundido, bronze ou aço inoxidável.

3Carcaça:

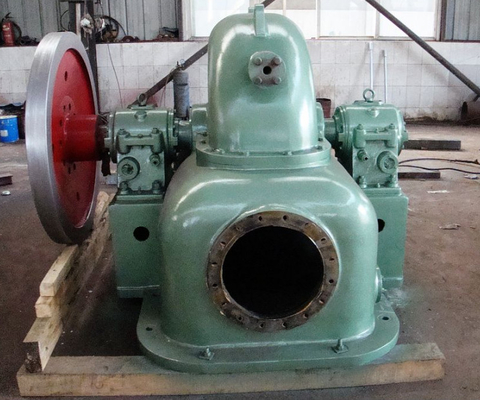

O revestimento externo desta turbina é chamado de invólucro.

4- A quebrar o jato.

Quando o jato de água é completamente fechado empurrando a lança em direção à frente do que a quantidade de água atingindo o corredor torna-se zero.Mas ainda assim o corredor continua em movimento devido à inércia do corredor.

Especificações

Porque escolheu-nos?

1Mais de 20 anos de experiência na indústria, instalação e comissionamento de mais de 150 equipamentos por ano

2Fornecer uma proposta completa para a usina hidrelétrica da água ao fio

3Experiência na implementação de projetos de centrais elétricas estrangeiras como França, Japão, EUA, África do Sul, Sri Lanka, Irão, Sudeste Asiático

4- conceção e fabrico de geradores hidrelétricos de tensão de 400 V,6.3KV. capacidade superior a 1000kw com 400V

Perguntas frequentes

1- É uma empresa comercial ou de fabricação?

Somos um fabricante de geradores de turbinas hidrelétricas com mais de 20 anos de experiência, a nossa fábrica está no Sichuan.Visite a nossa fábrica e saberá mais sobre nós..

2Que tipo de turbina de água devo escolher?

Precisamos de saber a cabeça de água, taxa de fluxo, nível de tensão, frequência, on-grid ou off-grid funcionando, nível de automação de você para trabalhar a solução

3Pode fazer o EPC para a central hidrelétrica?

Sim, podemos projetar, produzir e instalar o equipamento, enviaremos tecnólogos e trabalhadores para instalar o equipamento.
