micro sistema da excitação do gerador de turbina da água 1000kw para a mini eficiência de HPP 60hz 95%

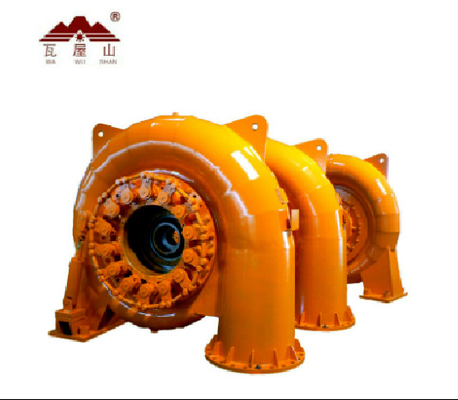

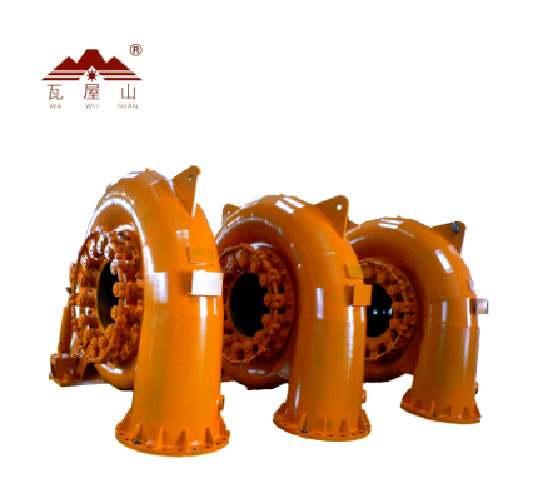

gerador da água da turbina 60Hz de 1000kw Francis hidro micro para o mini hpp

Breve introdução de estrutura da turbina e de componente principal

1. Peças da entrada da água
A peça da entrada da água é composta da válvula de porta Z941H-10C-700 e da junção de expansão φ700 elétricas. As válvulas de porta são usadas para interromper a unidade na água imóvel quando uma parada programada é exigida, e igualmente usadas para interromper a unidade e para eliminar o fluxo na água dinâmica em caso da emergência da unidade e da falha do distribuidor da turbina. A junção telescópica é usada para compensar erros da instalação e é conveniente para a desmontagem durante a manutenção. A válvula de dreno é ficada situada na parte inferior da junção de expansão.
2. Volute
O volute é uma soldagem moldada com as aletas de guia fixas para dentro. O volute deve fazer a água transforma-se o número do redemoinho do volume de água, e guia-se a água para fluir regularmente no dispositivo da aleta de guia e no corredor ao longo da circunferência. Tem uma válvula de sangramento na parte superior do volute para deixar o ar para fora durante o enchimento inicial.
3. Distribuidor do turbocompressor
É composto da aleta de guia, haste da aleta de guia, luva do eixo, capa, tampa traseira e assim por diante. Pode formar ou mudar o número do redemoinho do volume de água para ajustar o fluxo da turbina de acordo com a mudança da carga. É usado igualmente para paradas programadas normais e de emergência. A forma, o tamanho, o número e a posição das 12 aletas de guia são similares àquelas da turbina modelo aprovada e assegurar-se-ão de que o volume de água não cause a vibração durante a operação. O diâmetro do círculo do afastamento da aleta de guia é 720mm. A aleta de guia tem o desempenho hidráulico do torque com tendência de fecho automático na escala da abertura completa perto da abertura da nenhum-carga. Deve haver alguma margem para a abertura máxima da aleta de guia. Cada aleta de guia é equipada com um bloco da parada, que possa controlar a aleta de guia para balançar dentro de alguma escala, e quando o pino de tesoura quebra, não colidirá com outras aletas de guia. As aletas de guia são feitas de ZG06Cr13Ni4Mo e devem ser permutáveis. Cada aleta de guia é precisão feita à máquina; a linha do contato de aletas de guia adjacentes deve ser terminada para assegurar-se de que todas as aletas de guia estejam no contato completo no estado fechado para reduzir o escapamento da água. Os rolamentos do eixo da aleta de guia e do eixo do distribuidor auto-estão lubrificando os rolamentos de deslizamento; o arbusto de carregamento é feito do material composto aço-suportado. Use os tampões e os parafusos de extremidade da haste da aleta para ajustar dianteiro e traseiro e manter a posição de cada aleta às tampas. Um selo é ficado situado no eixo superior da aleta para cortar o fluxo. O anel inteiro do controle é soldado pela placa de aço. Os guias e os blocos de terminais circulares lubrificados são ficados situados no lado de baixo do anel do controle. O anel do controle tem a suficientes força e rigidez para não dobrar excessivamente devido ao esforço desequilibrado do servo motor.
4. Corredor
O corredor integralmente é moldado e soldado, e a coroa, a correia e as lâminas são feitas de ZG06Cr13Ni4Mo de aço inoxidável, que tem a boa resistência da cavitação, a resistência de corrosão e a capacidade de soldadura. A forma de cada lâmina do corredor deve ser processada de acordo com GB/T 10969" código para componentes do canal de água de turbinas da água”. Os corredores são soldados e o calor - tratado de acordo com especificações especiais, e é testado non-destructively de acordo com padrões relevantes. Os corredores são equilibrados estaticamente após fazer à máquina. Ajuste 10 furos Φ24 na parte superior do corredor para reduzir a pressão exercida pela água no corredor.
5. Selo do serviço do eixo
O selo do serviço do eixo é um componente de embalagem situado no eixo através da capa. Selo da manutenção apertado, antifrição, simples, fácil observar, manter e substituir. Um anel de aço inoxidável do desgaste é encontrado onde o eixo contacta a embalagem. A embalagem é feita de PTFE reforçado, que é antifrição e anticorrosivo.
6. Peça do eixo
É composto do eixo principal, volante e assim por diante. Este tipo de grupo de geração hidroelétrico adota uma estrutura do quatro-ponto. O eixo principal é feito do aço estrutural do carbono 45# de alta qualidade. O disco-tipo volante do molde estabiliza a unidade durante o ajuste. Conecte o eixo principal e o corredor com uma chave lisa para encontrar a permutabilidade. A turbina e o gerador são conectados por um acoplamento da mola para a instalação fácil.
7. Conjunto de tubo do esboço
O conjunto de tubo do esboço é composto da tubulação de conexão da entrada de ar, o cotovelo do tubo de esboço e o cone do tubo de esboço, que guia o volume de água no a jusante, usa a energia potencial do volume de água na altura da sução, e recupera a energia cinética principal do volume de água na tomada do corredor com sua difusão. Todas as flanges de conexão serão seladas, e a profundidade de imersão do tubo de esboço não será menos de 30cm para impedir que o ar entre no tubo de esboço. Dispositivo da entrada: Injete o ar natural na parte mais inferior do corredor através da parte superior do tubo de esboço para assegurar o funcionamento estável da turbina de vapor quando a aleta de guia é aberta parcialmente.
8. Rolamento
O rolamento dianteiro é um rolamento de deslizamento radial da pressão, que possa carregar cargas radiais e axiais. O disco empurrado gerencie e as passagens do óleo através da placa do óleo, que fornece então refrigerar e lubrificação para as almofadas de carregamento e almofadas da pressão. O refrigerador é ficado situado na parte inferior do rolamento.

FAQ

Q1, que turbina devo eu escolher?

Diga-me por favor a cabeça da água, caudal, frequência, poder total você necessidade

, tensão, na grade ou fora da operação da grade, nós proporemos uma solução.

Q2, pode sua fábrica fornecem todo o equipamento para a geração das energias hidráulicas?

Sim, nós podemos fornecê-lo as turbinas, os hidro-geradores, os reguladores de pressão, as rodas de turbina, os painéis de controle, os transformadores, os sistemas de vigilância e o mais.

Q3, pode você fazer a MPE para um central elétrica hidroelétrico?

Sim, nós podemos fornecer a VOLTA-CHAVE e os serviços da MPE que incluem a medida, o projeto, a fabricação, a construção, a fabricação, a comissão, a inspeção, substituição e restauração do corredor da manutenção/elevação/melhoria/reparo/restauração das turbinas/geradores que incluem os rolamentos, os selos para as peças e as partes fundamentais, nós enviaremos técnicos e trabalhadores para instalar o equipamento.

Q4, é sua empresa uma empresa comercial ou um fabricante?

Nós somos um fabricante de hidro geradores de turbina e começamos promover o mercado internacional em 2013. Nossa fábrica é situada em Sichuan, onde a tutela e as energias hidráulicas da água de China são as mais tornadas. Boa vinda para visitar nossa fábrica em China.

Q5, o que é um MOQ aceitável?

Para este produto, nosso MOQ aceitável é 1 ajustado.

Q6, quanto tempo é o prazo de entrega?

Escala de prazos de entrega de 15 dias a 6 meses segundo o modelo que você está comprando.

Q7, faz sua empresa têm seu próprio Web site oficial independente?

Naturalmente, e nós pode ver mais informação sobre nossos empresa e produtos em nosso Web site oficial.
