100kW-200kW Mini Kaplan Turbine Stainless Steel para a planta de energias hidráulicas

mini hidro S-tipo turbina pequena do poder 100kW~200kW da água da turbina de Kaplan

A turbina de Kaplan é um tipo do terno da turbina à cabeça da maré baixa 3-45 medidores, e com determinado fluxo grande, dividido normalmente nas lâminas fixas e na turbina ajustável das lâminas. Incluir dos componentes principais: corredor, cone do esboço, câmara da água, aleta de guia, rolamento, e eixo principal. O caso espiral podia ser de aço ou concreto. O diâmetro que do corredor nós podemos fabricar é de 80cm a 4meters, com saída avaliado 50Kw a 20Mw.

Unidades da turbina normalmente para ser arranjo vertical do eixo. Gerador equipado com o mesmos ou o eixo diferente, com de qualquer maneira, compartilharão da mesma velocidade de gerencio. Se exigida especialmente, uma engrenagem do aumento da velocidade podia ser equipada entre a turbina e o gerador menores o tamanho do gerador.

Cabeça apropriada da água do Ø: 3-45m;

Espaço da saída do Ø: 100Kw -30Mw;

Diâmetro do corredor do Ø: 80cm -400cm;

Material do corredor do Ø: de aço inoxidável;

Tipo do arranjo do Ø: Vertical;

Terno da turbina de Pelton para molhar medidores da cabeça 100 a 1000 e com determinado fluxo pequeno. Poderia o arranjo vertical e horizontal, números do bocal de um a seis. Turbina de Pelton com característica da região larga da eficiência elevada do fluxo. Poderia ligar a turbina com o 10% do fluxo avaliado. A turbina de Pelton com um ou dois bocais adota geralmente o arranjo horizontal, mas a turbina múltipla de Pelton do bocal adota o arranjo vertical. As unidades da turbina de Pelton são usadas descontroladamente na área de montanha pelo mundo inteiro, e conhecido em sua estrutura simples, menos investimento, eficiência elevada, e a vida útil longa segura.

Cabeça apropriada da água do Ø: 80-1000m;

Espaço da saída do Ø: 50Kw -20Mw;

Diâmetro do corredor do Ø: 55cm -230cm;

Material do corredor do Ø: molde ou forje de aço inoxidável;

Tipo do arranjo do Ø: Vertical e horizontal;

Números do bocal do Ø: 1-6;

A turbina de Francis é um tipo do terno da turbina para molhar a cabeça 20-300meters e com determinado fluxo apropriado.

Poderia ser dividido no arranjo vertical e horizontal. A turbina de Francis tem a vantagem da eficiência elevada, do tamanho pequeno e da estrutura segura.

A unidade horizontal da turbina de Francis, com eixo horizontal, podia ser 2 ou três apoios. Qual é normalmente um arranjo da escada. Estrutura simples, operação e manutenção mais fácil.

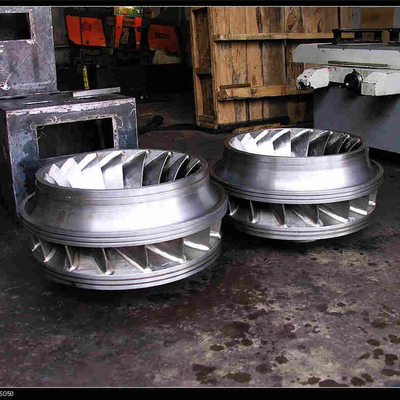

Unidade vertical da turbina de Francis, com eixo vertical, a caixa espiral do metal ou caso espiral concreto. Com a aleta de guia ajustável, e as peças do anel etc. da estada, é o terno ao diâmetro do corredor mais grande de 1000mm. Nosso coordenador selecionará a turbina de Francis a mais apropriada para seu hidro projeto de poder.

Cabeça apropriada da água do Ø: 20-300m;

Espaço da saída do Ø: 50Kw -50Mw;

Diâmetro do corredor do Ø: 35cm -250cm;

Material do corredor do Ø: de aço inoxidável;

Tipo do arranjo do Ø: Vertical e horizontal;

O hidro gerador de turbina é conduzido diretamente ou indiretamente pela hidro turbina. A velocidade de gerencio é menos do que 1500r/min, com arranjo horizontal e vertical. Modo da excitação com tipo sem escova e estático do silicone. Componentes que incluem o estator, rotor, quadro de base, rolamento, motor da excitação ou recolhendo o anel. A tensão da tomada de 400V a 13.8KV, e a frequência podiam ser 50Hz ou 60Hz, saída de 50Kw a 50Mw. Nosso gerador é eficiência elevada, segura, fabricação e os testes que todos seguem relacionaram padrões do IEC.

Frequência do Ø: 50 ou 60Hz;

Espaço da tensão do Ø: 0.38-13.8KV;

Arranjo do Ø: vertical e horizontal;

Espaço da velocidade do Ø: 93.75-1500r/m;

Fator de poder do Ø: 0,8 – 1;

Nível da isolação do Ø: F/F;

Espaço da saída do Ø: 50Kw- 50Mw
