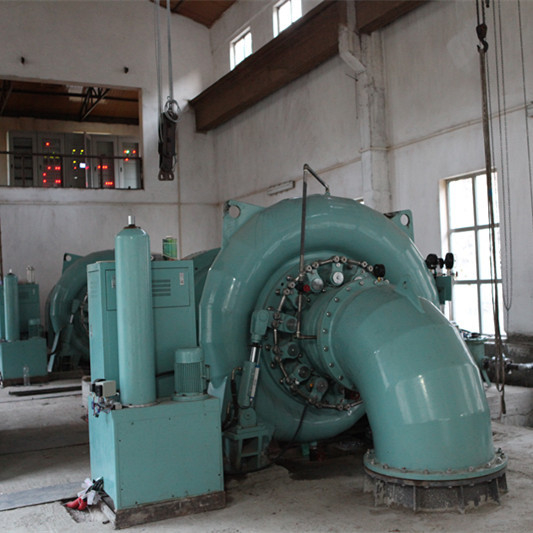

introdução do rief de estrutura da turbina e de componente principal

peça da entrada 1.Water

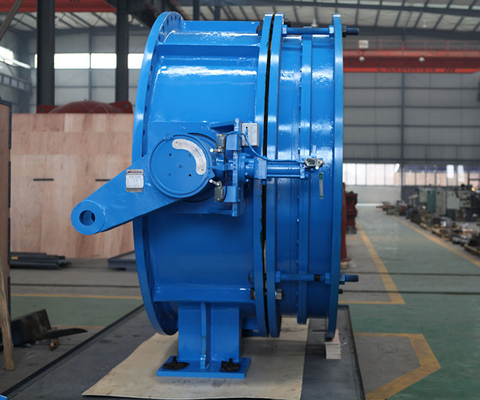

A peça da entrada da água consiste na válvula. A válvula está usada para fechar a unidade na água estática quando a parada da necessidade, ele está usada igualmente para fechar a unidade e para cortar o volume de água na água dinâmica quando a unidade está na emergência e distribuidor da turbina divide.

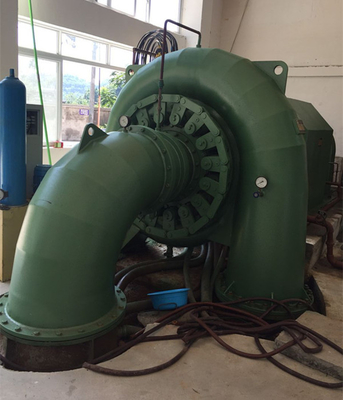

caso 2.Spiral

O caso espiral está soldando a peça, equipada com a aleta de guia fixa nele. O caso espiral fará a água transformar-se número de redemoinho da água do volume de água e do guia a fluir regularmente no instrumento e no corredor da aleta de guia ao longo da circunferência. É equipado com um ar para aliviar a válvula na parte superior do caso espiral ao ar de exaustão ao encher a água inicialmente.

distribuidor 3.Turbine

Consiste na aleta de guia, na alavanca da aleta de guia, na luva do eixo, na capa, na tampa traseira, etc. Pode formar ou mudar o número de redemoinhos do volume de água para ajustar a descarga da turbina de acordo com a variação da carga. É usado igualmente à parada programada normal e de emergência. A luva do eixo da aleta de guia tem o anel-O para selar. O anel do controle é soldado pela placa de aço no conjunto. O trilho de guiamento circular e prender a placa com lubrificação do desempenho é posicionado na superfície inferior do anel do controle. O anel do controle tem bastante força e a rigidez, não ocorrerá dobra excessiva devendo desequilibrar o esforço do servo motor. O contrapeso é ficado situado no apoio do contrapeso. Caso que o servo motor está na falha, o contrapeso fechará a aleta de guia pela ação da gravidade.

4.Runner

O corredor é o coração da turbina para mudar a energia de água à energia mecânica. Casted e soldado no conjunto, a coroa, a faixa e a lâmina são feitas de ZG06Cr13Ni4Mo de aço inoxidável que tem o desempenho perfeito da anti-cavitação, anticorrosivo e weldable. O corredor é assunto ao equilíbrio estático que testa após fazer à máquina. Os furos na coroa do corredor podem reduzir a pressão aplicada no corredor pela água.

conjunto de tubo 5.Draft

O conjunto de tubo do esboço consiste no cotovelo do tubo de esboço e o cone do tubo de esboço, guia o volume de água em um mais baixo córrego, utiliza a energia potencial do volume de água na altura da sução, recicla a energia cinética principal do fluxo na tomada do corredor por sua difusão. Toda a flange de conexão será selada, profundidade imergida do tubo de esboço não será menos de 30cm para impedir o ar no tubo de esboço.

calibre 6.Pressure e calibre de vácuo

O calibre de pressão é ficado situado no argumento espiral para observar a pressão no caso espiral.

O calibre de vácuo é ficado situado no cotovelo do tubo de esboço para observar o grau de vácuo. As válvulas serão equipadas no encanamento do calibre de pressão e do calibre de vácuo para o fim e para abrir o encanamento.
