Mini Gerador de Turbina de Água Vertical

Gerador de Turbina de Água Mini Vertical de 600kw para Pequena Central Hidrelétrica

Visão geral

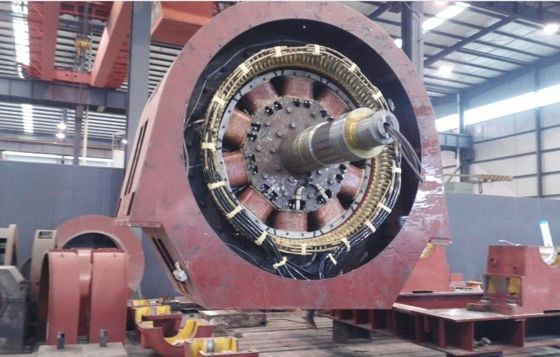

Uma turbina hidráulica converte a energia da água em movimento em energia mecânica. Um gerador hidrelétrico converte essa energia mecânica em eletricidade. O funcionamento de um gerador é baseado nos princípios descobertos por Faraday. Ele descobriu que, quando um ímã é movido em frente a um condutor, isso faz com que a eletricidade flua. Em um gerador grande, os eletroímãs são feitos circulando corrente contínua através de laços de fio enrolados em torno de pilhas de lâminas de aço magnético. Estes são chamados de polos de campo e são montados na periferia do rotor. O rotor é fixado ao eixo da turbina e gira a uma velocidade fixa. Quando o rotor gira, ele faz com que os polos de campo (os eletroímãs) se movam em frente aos condutores montados no estator. Isso, por sua vez, faz com que a eletricidade flua e uma voltagem se desenvolva nos terminais de saída do gerador."

1. Arranjo de Bico e Regulação de Fluxo (Lança)

 O bico é usado para aumentar a energia cinética da água que vai atingir as pás ou palhetas fixadas ao rotor.

 a quantidade de água que atinge as pás é controlada pela lança. A lança é instalada dentro do bico e regula o fluxo de água       que vai atingir as palhetas do rotor. Um bico contendo lança é mostrado na figura abaixo.

 a lança é uma agulha cônica presente no bico. É operada por um volante ou automaticamente em uma direção axial.

 quando a lança é movida para trás, a taxa de fluxo de água aumenta e quando é empurrada para frente, a taxa de fluxo de água diminui.

2. Rotor e Pás

      O rotor com pás é mostrado na figura abaixo.

O rotor é uma parte giratória da turbina. É um disco circular na periferia do qual um número de pás espaçadas uniformemente são fixadas.

As pás são feitas por duas tigelas hemisféricas unidas. Cada pá tem uma parede entre duas tigelas hemisféricas chamada divisor.

O divisor divide o jato de água que atinge as pás em duas partes iguais e o jato de água sai na borda externa da pá.

As pás são projetadas de tal forma que o jato de água atinge as pás, desviado em 160 graus a 170 graus.

As pás da turbina Pelton são feitas de ferro fundido, aço fundido, bronze ou aço inoxidável.

3. Carcaça:

A cobertura externa desta turbina é chamada de carcaça. A turbina Pelton com a carcaça é mostrada na figura abaixo.

4. Jato de frenagem

Quando o jato de água é completamente fechado empurrando a lança na direção para frente, a quantidade de água que atinge o rotor se torna zero. Mas ainda assim o rotor continua se movendo devido à inércia do rotor.

Especificação

Por que nos escolher?

1. Mais de 20 anos de experiência no setor, instalação e comissionamento de mais de 150 equipamentos por ano

2. Fornecer proposta completa para usina hidrelétrica, da água ao fio

3. Experiência abundante na implementação de projetos de usinas estrangeiras, como França, Japão, EUA, África do Sul, Sri Lanka, Irã, Sudeste Asiático

4. Projeto e fabricação de gerador hidrelétrico com tensão de 400V, 6,3KV. capacidade superior a 1000kw com 400V

Perguntas frequentes

1. Você é uma empresa comercial ou uma fábrica?

Somos uma fábrica de geradores de turbinas hidrelétricas com mais de 20 anos de experiência. Nossa fábrica fica em Sichuan, você levará 2 horas de carro depois de chegar ao Aeroporto de Shuangliu. Visite nossa fábrica e você saberá mais sobre nós.

2. Que tipo de turbina de água devo escolher?

Precisamos saber a queda d'água, a vazão, o nível de tensão, a frequência, a operação conectada à rede ou fora da rede, o nível de automação para elaborar a solução

3: Você pode fazer o EPC para a usina hidrelétrica?

Sim, podemos projetar, produzir e instalar o equipamento, enviaremos tecnólogos e trabalhadores para instalar o equipamento.
