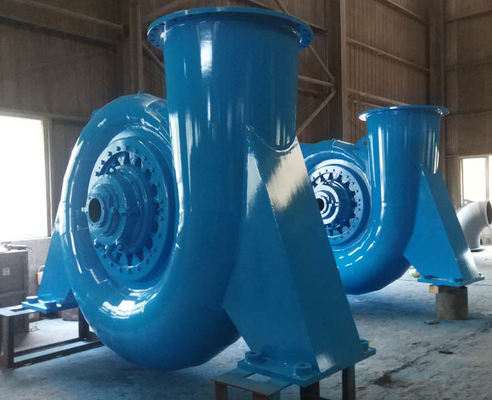

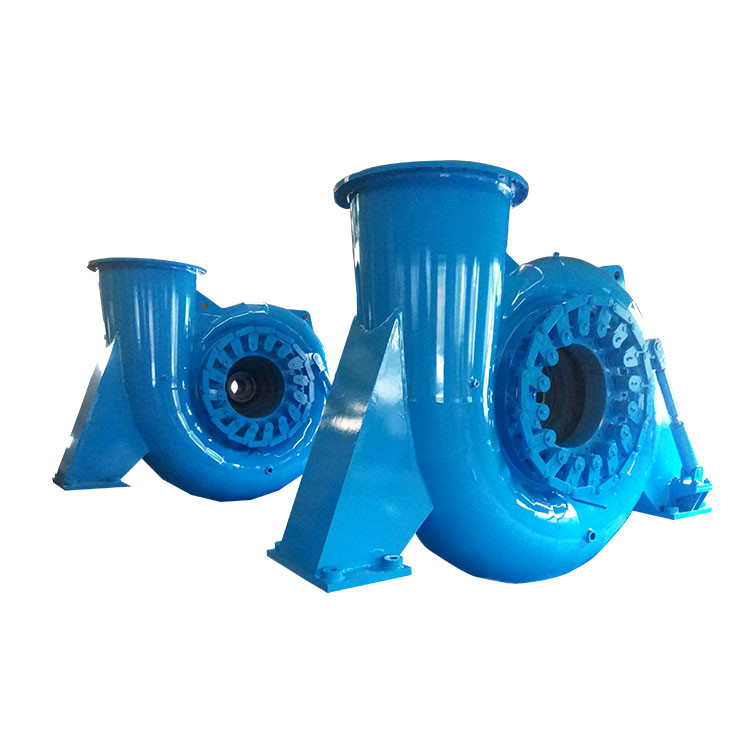

Turbina Francis de 1200 kW para usina hidrelétrica

Resumo

A turbina Francis preenche uma grande lacuna entre a Pelton e a Kaplan e é amplamente utilizada.Sua potência pode ser calculada a partir da cabeça de água e da taxa de fluxo e geralmente varia de 10 a mais de 700 megawattsUma das vantagens distintas da turbina Francis em relação a outras turbinas de água é que também podem ser utilizadas como bombas de água, o que as torna ideais para sistemas de armazenagem por bombeamento.

1Partes de entrada de água

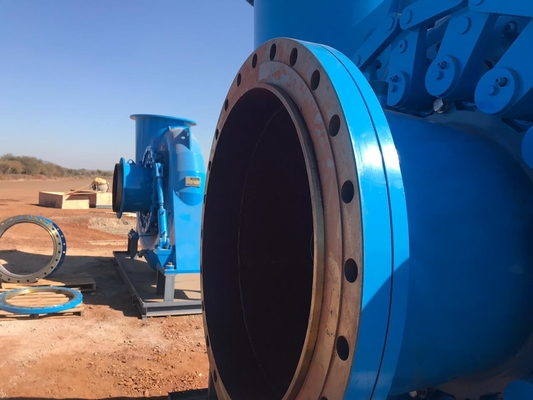

As partes de entrada de água consistem em tubos de ligação, válvula de entrada da turbina e articulação de expansão.Também é usado para fechar a unidade e cortar o fluxo de água na água dinâmica quando a unidade está em emergência e o distribuidor da turbina quebraA junta de expansão é utilizada para compensar o erro de instalação e para a conveniência da manutenção.Uma extremidade do tubo de ligação está ligada à válvula de entrada da turbinaUma outra extremidade é ligada ao tubo da central (soldada no local).

2Caixa em espiral

A caixa em espiral é uma parte de soldagem, equipada com uma pá de guia fixa.Caso espiral deve fazer a água tornar-se número de redemoinho do fluxo de água e guiar a água para fluir regularmente para o aparelho de vela guia e corredor ao longo da circunferênciaÉ equipado com uma válvula de alívio de ar no topo da caixa em espiral para expelir ar ao encher a água inicialmente.

3Distribuidor de turbinas

É constituído por uma pá de guia, uma alavanca de pá de guia, uma manga de eixo, uma tampa dianteira, uma tampa traseira, etc.Pode formar ou alterar o número de redemoinhos de fluxo de água para ajustar a descarga da turbina de acordo com a variação da cargaA forma, as dimensões, a quantidade e a posição das 16 velas de guia são semelhantes às do modelo de turbina aceito.Deve assegurar que o fluxo de água não cause vibrações durante o funcionamento.O diâmetro do círculo de espaçamento da pá de guia é de 860 mm. A pá de guia tem o desempenho do binário hidráulico de tendência de auto-fechamento na faixa de abertura total para abertura quase sem carga.A abertura máxima da pá deve ter uma certa margem.. O bloco de travagem está equipado para cada vela de guia, the guide vane can be controlled to swing with certain range and won't hit with other guide vanes when the shear pin is broken and the friction device between guide vane and guide vane lever is out of service. A pá de guia é feita de ZG230-450, eles devem ser intercambiáveis. Cada pá de guia é usinado com precisão;A linha de contacto das pás de guia adjacentes deve ser terminada de modo a assegurar o contacto perfeito de todas as pás de guia no estado de fechamento, a fim de reduzir a fuga de água.Os rolamentos para o eixo da pá de guia e o eixo do distribuidor são rolamentos deslizantes auto lubrificados; o sapato de rolamento adota um material complexo de aço.Usar guia alavanca de vela de guia tampa final e parafuso para ajustar e manter a posição de cada vela de guia para a tampa dianteira e a tampa traseiraA vedação está localizada no eixo superior da pá de guia para cortar o fluxo.Placa de fiação circular está localizada na circunferência externa do anel de controle. O anel de controlo tem força e rigidez suficientes, não ocorrerá flexão excessiva devido ao desequilíbrio de tensão do servomotor.

4Corredor.

O corredor é o coração da turbina, pode transferir energia da água para energia mecânica.A banda e a lâmina são feitas de aço inoxidável ZG0Cr13Ni4Mo, que tem um desempenho perfeito de anticavitação.A coroa e a faixa adotam vedação de tipo gap para reduzir o vazamento de água.A forma de cada lâmina do corredor deve ser mecanizada de acordo com a norma GB/T 10969 "Especificações para componentes de passagem de água de turbinas hidráulicas"O corredor é soldado e tratado termicamente de acordo com especificações especiais, sujeito a inspecção não destrutiva de acordo com a norma ASME.O corredor é submetido a um ensaio de balanço estático após a usinagemSão 16 furos φ22 localizados na coroa do corredor, a fim de reduzir a pressão exercida sobre o corredor pela água.

Especificações

Porque escolheu-nos?

1Mais de 20 anos de experiência na indústria, instalação e comissionamento de mais de 150 equipamentos por ano

2Fornecer uma proposta completa para a usina hidrelétrica da água ao fio

3Experiência na implementação de projetos de centrais elétricas estrangeiras como França, Japão, EUA, África do Sul, Sri Lanka, Irão, Sudeste Asiático

4- conceção e fabrico de geradores hidrelétricos de tensão de 400 V,6.3KV. capacidade superior a 1000kw com 400V

Perguntas frequentes

1- É uma empresa comercial ou de fabricação?

Somos um fabricante de geradores de turbinas hidrelétricas com mais de 20 anos de experiência, a nossa fábrica está no Sichuan.Visite a nossa fábrica e saberá mais sobre nós..

2Que tipo de turbina de água devo escolher?

Precisamos de saber a cabeça de água, taxa de fluxo, nível de tensão, frequência, on-grid ou off-grid funcionando, nível de automação de você para trabalhar a solução

3Pode fazer o EPC para a central hidrelétrica?

Sim, podemos projetar, produzir e instalar o equipamento, enviaremos tecnólogos e trabalhadores para instalar o equipamento.
